conclusiones del análisis estructural de una torre neoyorkina. The NYT Building (III)



Como ya comentamos en los posts anteriores I y II, el análisis estructural de The New York Times Building lo realizamos mediante un avanzado programa informático, SAP 2000, que suele usarse para el cálculo de estructuras de cierta complejidad.









Estos son los planos generales del edificio. Nos centramos en los cálculos de la zona torre, la más restrictiva.



Planta baja general de distribución



Sección general transversal



Una vez deducidas las cargas verticales y horizontales a las que se somete el edificio, por sus características intrínsecas y su emplazamiento, partimos de unos perfiles metálicos deducidos según documentación conseguida.

A partir de ahí, aumentamos progresivamente la sección hasta conseguir absorber las cargas horizontales y verticales a las que queda sometido el edificio.

Os presento las plantas más representativas del modelizado del edificio:

Planta estructural restaurante. Doble altura parcial

Planta estructural tipo



Planta estructural técnica

Planta estructural cubierta



Las secciones metálicas empleadas (soportes, vigas y diagonales) son mayoritariamente armadas. No se consideran perfiles estandarizados por las necesidades específicas de un edificio de estas características.

Como suele ocurrir en los edificios en altura, su comportamiento frente al viento es parámetro fundamental para su análisis estructural. Las cargas de viento para el rascacielos deben ser calculados en el túnel del viento. En este caso se ha calculado simplificadamente, donde la presión del viento incrementa proporcionalmente con la altura.

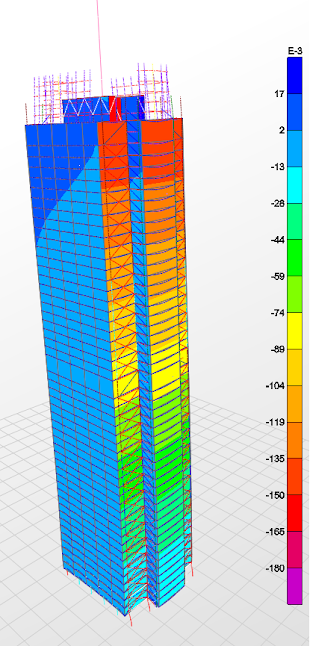

Comportamiento lateral del edificio frente al viento

Comportamiento lateral del edificio frente al viento







Según los cálculos respecto a la cargas horizontales de viento, conseguimos…

Movimiento máximo horizontal del edificio es 6,5´´

Movimiento máximo horizontal permitido es l/500= 9370/500= 18,8´´

…por tanto, estamos dentro de los parámetros admisibles.



En cuanto a la estimación de las cargas verticales, conseguimos…

Deflexión máxima en plantas tipo es 0,39´´

Deflexión máxima permitida es l/500=389/500= 0,75´´

…por tanto, continuamos dentro de los parámetros admisibles.



Planta tipo modelizada

Modelizado































Comenzamos escalando las secciones de la estructura obtenidas de los planos y no lográbamos equilibrarla.

Finalmente, decidimos aumentar las secciones de determinadas zonas de la estructura, especialmente en las primeras plantas. La mayor problemática residía en su comportamiento frente al viento, con valores por encima de lo admisible.

Durante el análisis, decidimos trasladar parte de la estructura principal al exterior a fin de conseguir equilibrar mejor las fuerzas del viento…conseguíamos mayor inercia. Así, logramos modelizar el edificio con valores sostenibles.

Hasta aquí, la exposición del análisis estructural de nuestra torre. Un trabajo tremendamente fructífero y gratificante.



Nos leemos por estos lares.

 Este post completa los análisis I y II, de posts anteriores. Aquí y aquí.

En colaboración con Aina Gimeno, Pedro Gadea y Álvaro Romera.
